Détermination de diamètre

A partir des cotes monture, des écarts et hauteurs de montage, on peut déterminer le diamètre minimum nécessaire. Plusieurs méthodes sont possibles :

Utilisation des plaquettes de montage

Les laboratoires de surfaçage fournissent aux opticiens des plaquettes permettant de déterminer le diamètre du verre. On place la monture sur la plaquette en la positionnant suivant les écarts et hauteurs de montage. On peut alors lire directement le diamètre minimum nécessaire.

Les plaquettes de montage sont spécifiques à chaque produit.

www.liman.ma

Détermination approximative du diamètre par calcul

Le principe consiste à ne tenir compte que du décentrement horizontal entre le centre du verre et le centre du calibre (comme si la pupille était sur l’axe boxing).

Soit

EM      : l’écart monture

RPD    : Le demi-écart montage

D         : La plus grande diagonale du calibre

On obtient le diamètre mini nécessaire (approximatif) pour le verre droit, par la formule :

  Dia »   EM + D – 2 * RPD

Exemple pour un écart monture EM = 72, une diagonale calibre D = 55 et un demi-écart montage RPD = 30, on obtient un diamètre (72 + 55 – 60 = 67 mm).

Attention, dans le cas d’un produit décentré, il s’agit du diamètre apparent (diamètre coté temporal), Dans l’exemple, un verre 65/70 est suffisant. Il est conseillé de garder 1 à 2 mm de plus par sécurité.

Détermination du diamètre par mesure directe sur la monture

Le principe consiste à tracer au feutre, la position de montage sur le verre de présentation de la monture (à partir des cotes montage). On peut alors directement mesurer au réglet, la distance d entre le point de montage et le bord le plus éloigné de la monture  (généralement coté temporal) Le diamètre minimal nécessaire est alors égal à d * 2. Attention, dans le cas d’un verre progressif, il faut tracer la position du PRP (2 à 4mm sous la croix de centrage) et non pas position de la croix de centrage. Là encore, pour un verre décentré, il s’agit du diamètre apparent et il faut ajouter 1 à 2 mm de sécurité.

Autres méthodes :

http://www.opticienlunetier.fr/files/diametre_utile_131.pdf

A savoir :

  • Existent des diamètres de 50 mm à 90 mm par pas de 5 mm
  • Avec un bord tranchant , c’est l’opticien qui détermine le diamètre
  • Avec un pré calibrage , c’est le logiciel qui impose un diamètre
  • Diamètre décentré 65/70: 65 diamètre réel du verre et 70 diamètre théorique suite au décentrement de 2,5 mm nasal des verres
  • Minimum de diamètre fabriqué à ce jour : 45 mm

Diamètre utile et diamètre réel

Principe

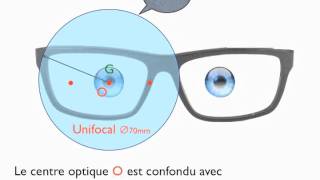

Le pré-décentrage des verres progressifs est une méthode utilisé par les fabricants pour produire des verres de plus petits diamètres.Sur un verre unifocal le centre optique O sera (normalement) confondu avec G le centre géométrique du verre. Le diamètre réel du verre correspond au diamètre utile.Si on décentre O par rapport à G, le diamètre réel du verre est différent du diamètre utile.En déplaçant O en nasal, le fabricant obtient un verre plus petit tout en conservant le même diamètre utile.

Le diamètre de commande

Le diamètre de commande des verres progressifs est donc toujours de la forme 65/70 ou 70/75 ect….Le plus petit des deux chiffres correspond au diamètre réel du verre.

Rappel

Il faut choisir un grand diamètre pour un verre négatif et un petit diamètre pour un verre positif.
